| DOPフット真似！ |
|
|
 WANKOさん真似しちゃいました
MYアルも運転席の足元が若干暗いので照明を作る事に！
まずは、いつもの様に基板のカットから・・・・・・
| |
|
 カットした基板にLEDを装着し半田付け作業を、今回は
小さい基板を使用してるので通常の抵抗では場所を
とるのでチップ抵抗を使いました。
黒い長方形型してるのが抵抗です！大きさは2ミリ程度です
| |
|

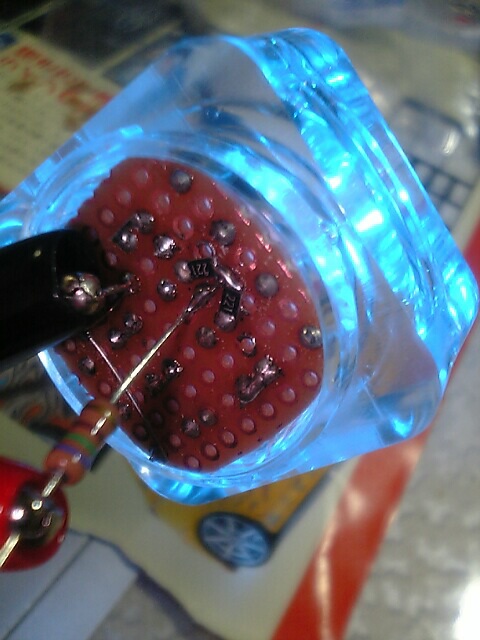

 点灯確認作業！ 接続のしかた間違っててLED飛ばないように
プラス側に抵抗を中継して点灯確認！
| |
|
 完成です！クリアーケースは、また100均です
| |
|
11月26日（土）09:15 | トラックバック(0) | コメント(11) | DIY関連 | 管理
|
| マップランプブルー化 パート２ |
|
|

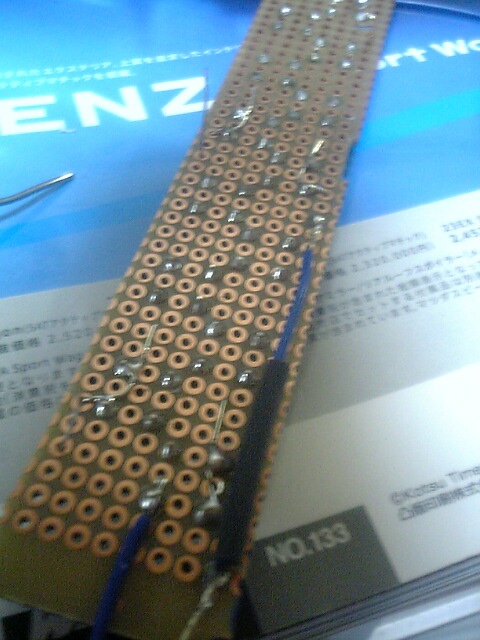

 基板へのLEDの取り付け方は前回同様の作業で、今回は左右12発×２ とメガネケース？へ５発のT/L２９発を施行しました
| |
|

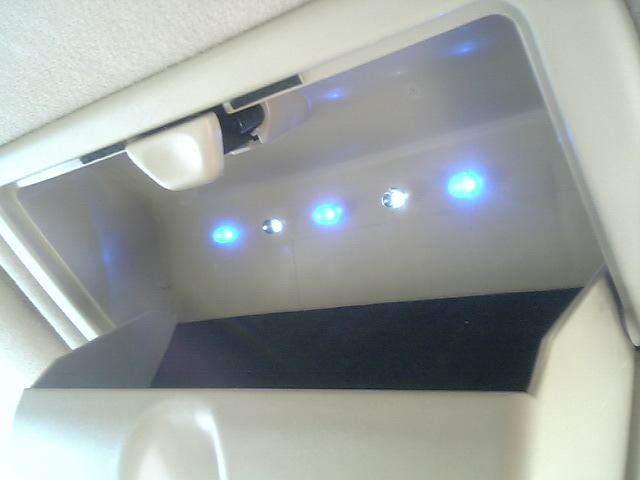

 メガネケースとマップランプの点灯後の写真です
やはり、ここでお決まりの点灯障害発生～～
間接照明が連動しません
初めから、1/4W ３○０Ωの抵抗は入れていたのですがびくともしません
そこへ、同じ抵抗をもう１個足しましたが同じくダメでした・・・最後に220Ωの抵抗を入れたら完全微弱に点灯していたマップランプも消灯し間接照明も連動しましたが
もう一度220Ωを外し200Ωを装着・・・・すると間接照明も連動しマップランプも微弱に点灯
いい感じに出来ました！
| |
|
11月13日（日）19:20 | トラックバック(0) | コメント(12) | DIY関連 | 管理
|
| 室内ブルー化 パート３ |
|
|
 今回の電源は、スモール連動にしました。
それも、配線引くの面倒なのでテールランプより分岐です！
性格が出てますね

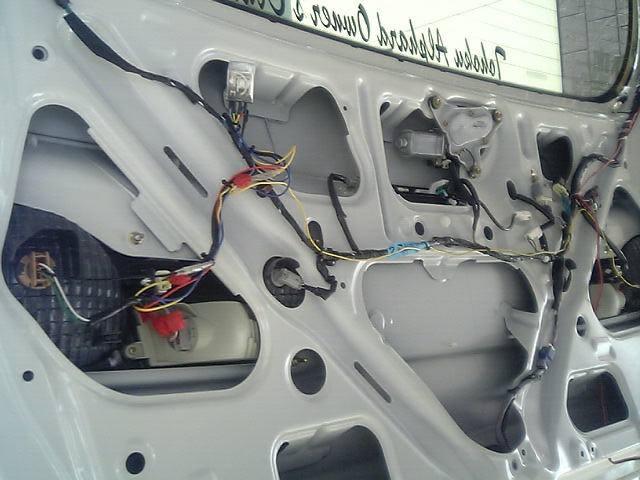

以前、プレートを施行した場所からの分岐です。
| |
|
 スモール連動では、さすがに眩しいかとスイッチを追加しています！
| |
|

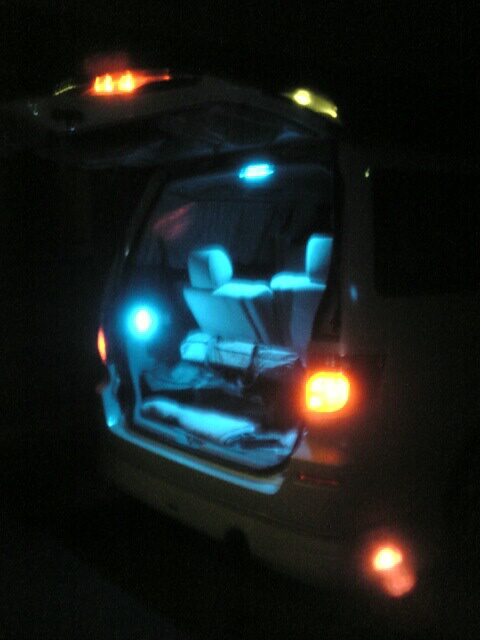

 施行後の点灯写真です。夜が楽しみです 昼でも結構な明るさで・・
| |
|
 お決まりの、下手な画像です。明るすぎっと言うか不気味と言うか
異様にも感じました！ でも、管理人気に入りました
| |
|
11月10日（木）19:03 | トラックバック(0) | コメント(8) | DIY関連 | 管理
|
| 室内ブルー化 パート２ |
|
|

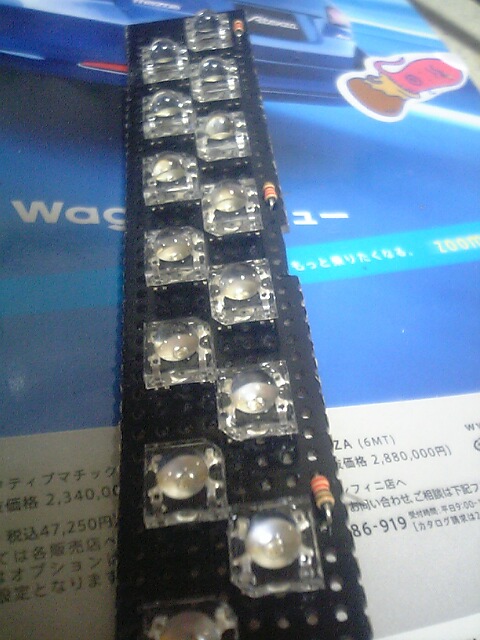

 配線を組み終え、出来栄えをチェック
あえて抵抗を見えるようにしてみましたが隠した方がよかったかな？？
| |
|
 出来上がった基板を早速、箸箱の中へ・・・・・
しかし、やはり閉まらない高さが高いようです
手直しして、強引に閉じ込めました
| |
|

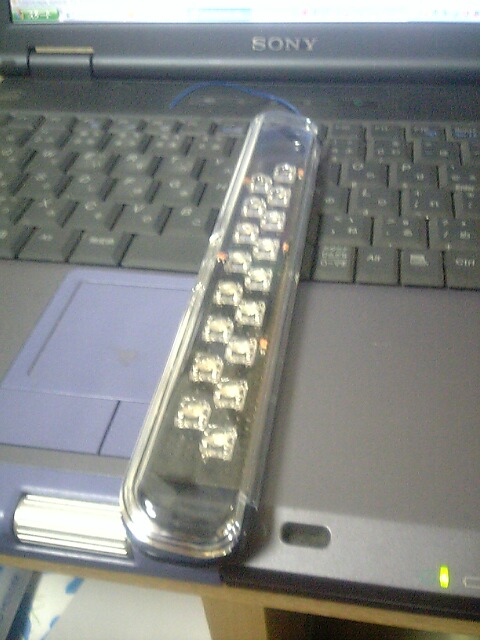

 動作確認を！ う～～んいいね～～
＊ちなみに、箸箱のサイズ上１７発になっちゃいました・・半端な数ですが
| |
|
 本体の裏側より配線を出し作業開始です。
| |
|
 え～～～すみません!管理人作業に没頭して写真撮り忘れました。失礼
電源はスモールから引いています。
| |
|
11月10日（木）18:59 | トラックバック(0) | コメント(2) | DIY関連 | 管理
|
| 室内ブルー灯作成！ |
|
|
 今回は、めずらしく管理人は作成しながら写真を取りDIY
作成してみました！
まずは、100均にこんな箸箱(￣ー『＋』)敵発見!!
| |
|

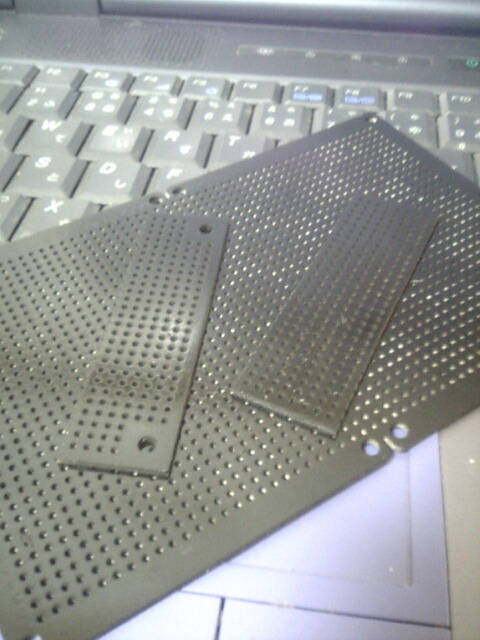

 まずは、お決まりの基板を・・・・でも今回は基板が見える為ブラックにて塗装しました
| |
|

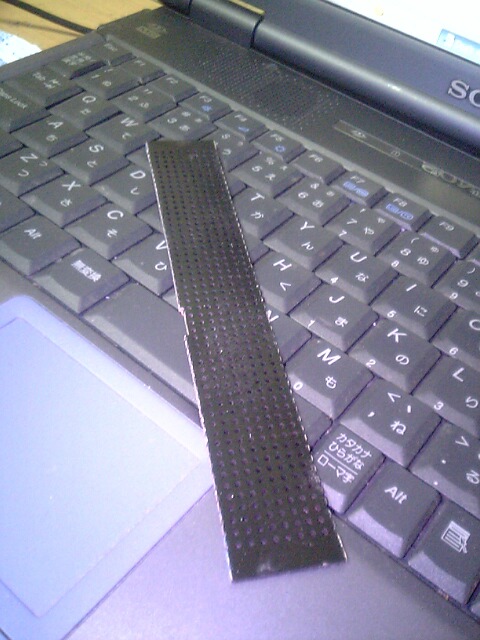

 次に、箸箱のサイズに合わせて基板をカットした状態です
| |
|
 以前購入した、FLUX LEDを基板に半田付けしていきます。
あまり、熱をかけすぎるLEDが壊れるのでご注意を！
| |
|
 LEDを半田付けしたら、次は配線を今回は直列３発で区切って
LEDを光らせる為の作業です<
| |
|
11月10日（木）17:52 | トラックバック(0) | コメント(4) | DIY関連 | 管理
|
