| 昨日に引き続き その後・・・ |
|
|
 昨日に引き続き、本日も後方カメラの続きの作業に没頭しておりました
まずは、昨日半分より切断したカメラカバーを！！
何とかしなければ！！

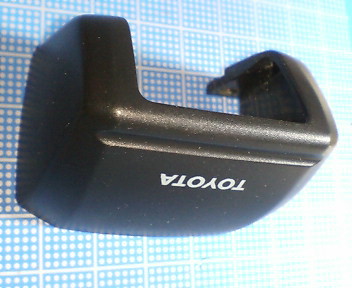

実は既に、物はヤ○オ○で購入済みのこれDOPカメラカバーを使用予定ですが
案の定、サイズや固定箇所も無くただのカバーとしてしか
使い道は無いようです まいった！まいった！
| |
|
 カメラのカバーや固定は置いといて、次はカメラの電源に
+６v仕様のカメラの為に１２v→６ｖに変換しなければなりません。
某オクなどに、変換キットなるのもが存在してるようですが
少しでも安く上げようと管理人は某オクで販売されているような
感じ(パクリ )で作成する事に
袋の画像は定電圧を作成する部品です。 総額２００円弱です
| |
|

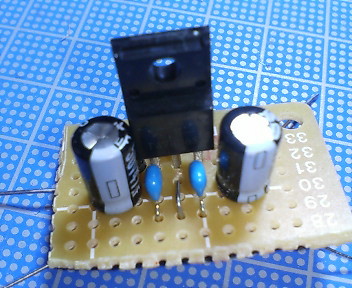

 基板に半田付けした画像です
| |
|

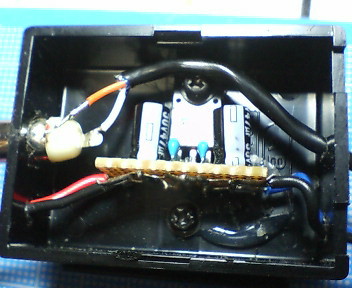

 基板を無理やりケースに押し込み 、100均で購入した
RCAピンジャックを押し込みました。
映像信号の配線はノイズ防止も兼ねてｼｰﾙﾄﾞ線を使用しました。
| |
|

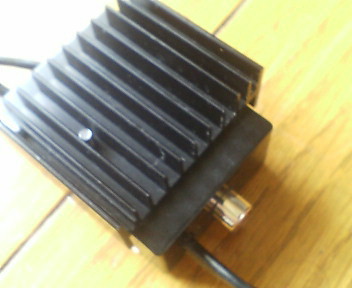

 最後にケース内に収まらなかったヒートシンクを
ケースの上部に固定して電源・映像変換ユニットの完成
です
一体、完成はいつ
| |
|
8月30日（水）03:57 | トラックバック(0) | コメント(10) | 改善 | 管理
|
| 完成出来るのやら？？？ |
|
|
 久々の更新です！
今回は、某オークションより衝動買いしましたバックカメラの取り付けです・・・・買ってからかなり放置してましたが

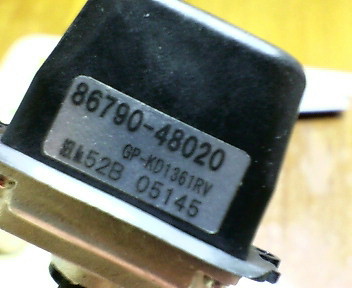

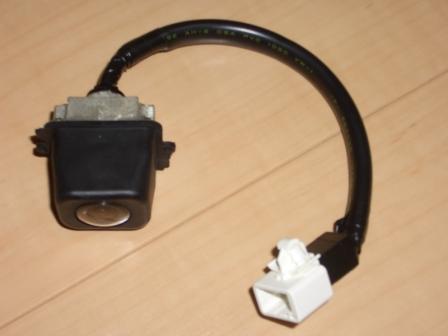

今回購入したのはこれ♪ ハリアーMOPのカメラです
商品到着後の取り説には丁寧に『実車にてご確認下さい』と記載のみ
まぁ～ゆっくりと調べながら進めてみます。
| |
|
 実は、マイアルにはMOPナビ装着の為 バックカメラは装着済み！ では、いったいこれは何処に
そう、これはリアガラスのカーテンを締め切りのマイアルはルームミラーみても後方の確認が出来ないので
それなら、カメラでみればいいじゃないか
| |
|
 このままのステーでは、何処にも固定する場所が無いために

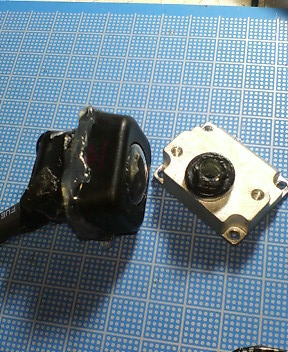

早速カメラを分解しカバーを切断しました。
防水加工もしっかりとし直しはたして、ここから何処にどうやって
固定するかが問題です
| |
|

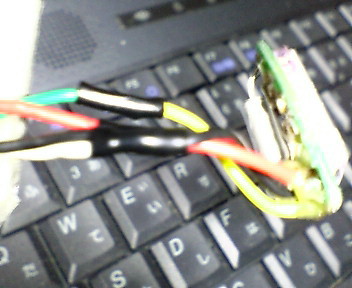

 カメラをバラして気が付いたのですが
赤い線が 電源6v線
緑線から黄色に変わってる線映像信号プラス線
白い線 映像信号マイナス線
黒い線 電源GND線
カメラ側で映像のマイナス線と電源のマイナス線が結線してるのが分かります
ここまでは、良かったのですがカメラをバラス際にカメラの上下
の確認を忘れてバラしてしまい、挙句の果てにカメラのピントまで
ズラしてしまいました
この先、どうなる事やら・・・・・
| |
|
